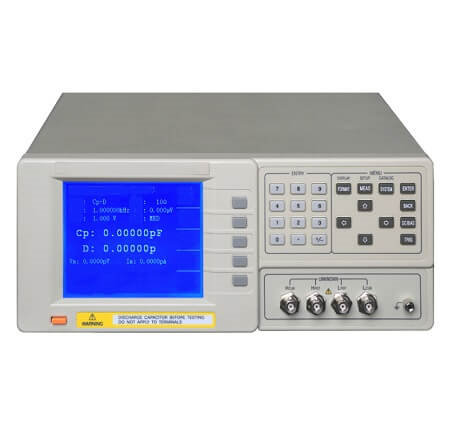

HASSAS LCR METRE

Ürün Kodu: MT76XX

HASSAS LCR METRE, 10 grup süpürme kombinasyonu ve 240 nokta doğrusal / logaritmik grafik süpürme fonksiyonu sağlar. Frekans, gerilim, akım, bias gerilimi veya bias akımı ile ilgili bileşenlerin sırasıyla otomatik olarak ölçülebilmesini sağlar; bu işlev rezonans bileşenleri performans analizi, sıvı kristal malzemelerin kapasitans karakteristik analizleri ve yarı iletken malzemelerin performans analizi, vb. için özellikle uygulanabilir.

Stok Durumu: Var

Özellikler:

  1. Geniş frekans aralığı

Sürekli olarak ayarlanabilen 20Hz’den 2MHz’e kadar frekans; Çözünürlük: 10 µHz

  1. Yüksek çözünürlük ve doğruluk

6 basamaklı ölçüm çözünürlüğü ve % ± 0.05’e kadar ölçüm doğruluğu

  1. 15 farklı empedans parametresi, 23 farklı kombinasyon
  2. BIN Ölçüm

Önceden ayarlanmış 10 BIN ve test edilen bileşenler ölçme sonuçlarına göre otomatik olarak ekranlanabilir

  1. Yük telafisi

Ölçülen değeri referans örneklerle telafi etmek, birden fazla cihazın ölçüm tutarlılığını sağlamak

  1. ALC

Açık devre için normal uyarı sinyali ayarları hariç, bileşenlerin gerilim / akım performansını uyaran da ALC modunda değerlendirilebilir Sinyal seviyesi ayar aralığı: 5mVrms ~ 2Vrms / 50 µ A ~ 20mA

  1. Liste süpürme testi ve grafik süpürme testi analiz fonksiyonlarını sağlar.

10 grup süpürme kombinasyonu ve 240 nokta doğrusal / logaritmik grafik süpürme fonksiyonu. Süpürme koşullarında bileşenlerin performansını frekans, gerilim, akım, bias gerilimi ve bias akımını ölçebilir.

Teknik Parametreler:



Test frekansı

MT7620/MT7620X: 20Hz~2MHz

MT7610/MT7610X: 20Hz~1MHz

MT7605/MT7605X: 20Hz~500kHz

MT7603/MT7603X: 20Hz~300kHz

MT7602/MT7602X: 20Hz~200kHz

Frekans Doğruluğu

±0.01%

AC test seviyesi

5mVrms~2Vrms (Gerilim modu); 1mV adım

50 µArms~20mArms(Akım modu);10µ A adım

Int. DC bias seviyesi

0~2V (Gerilim mode); 10mV adım

0~20mA (Akım mode);100uA adım

Ölçüm

Parametreleri

IZU IYU 0 \ Csx CpN Lsn Lpx RsN Rpx Xx

G> Bn Dx Ωx Rdc (Only MT7600X series measurable)

Ölçüm gösterge aralığı

IZU R, X, Rdc

0.01 m Ω -99.9999M Ω

IYL Gx B

0.01 nS~99.9999S

C

0.01fF~9.99999F

L

0.01 nH~99.9999kH

D

0.00001-9.99999

0.00001-99999.9

e

DEG

-179.999-179.999

RAD

-3.14159-3.14159

A x %

-999.999%~999.999%

Doğruluk

Z: ±0.05% 9 : ±0.0005

Liste süpürme

Azami 10 nokta

Grafik süpürme

Azami 240 nokta



Süpürme mode: lineer/ logaritmik

Ölçüm Aralığı

1 /10/30/100/300/1 k/3k/10k/30k/100k/300k/1 M/10M

LCD

320*240

Boyutlar

450mm*135mm*355mm

Ağırlık(Ort.)

6.5kg
